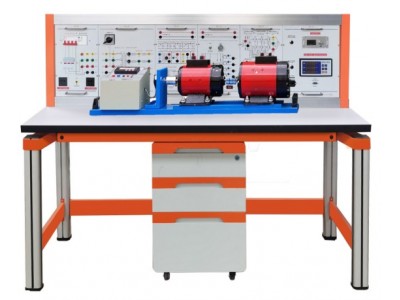

GCJX-01电机启动控制/发电机实训系统

  GCJX-01电机启动控制/发电机实训系统

一、概述

   本装置可进行直流电机的启动与直流电机发电实验。

二、技术参数

1、输入电源：单相三线～220V±10% 50Hz 容量>1.0kVA。

2、外形尺寸：长1200mm，宽700mm，高1400mm。

3、安全性：配置电流型漏电保护等安全措施，确保实验人员的安全。

三、装置可完成的实验功能

（一）直流电机启动与调速

1.直流电机的启动（直接启动，降压启动，电枢串电阻启动）

2.直流电机的换向（改变励磁极性，改变电枢极性）

3.直流电机的调速（ 改变电枢端电压调速，弱磁调速）

（二）直流发电机实训

1.直流发电机特性测量

四、装置的配置介绍

1、电源控制屏(铁质喷塑结构)

(1) 交流电源

提供单相220V交流电源，交流电源输出处设有短路保护措施，设有电流型漏电保护措施1组。 实训台右侧设有三极220V电源插座2只。

  (2) 高压直流电源两路

    提供220V(1A)励磁电源及0～220V(3A)连续可调稳压电枢电源各一组，并设有直流数显电压表及切换开关。

   (3) 人身安全保护体系

1）设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

2）实验连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

2、实验桌

 实验桌为型材结构，桌面为耐磨高密度板,结构坚固，设有两个大抽屉、用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。

3、电机固定板、光电编码器测速系统及数字转速表。

钢板平整度好，加工精细，同心度好，能保证电机与电机、之间同轴连接，电机运行噪声小，能较好满足实验要求。

4、直流复励发电机（Un=DC200V， IN=0.5A，  PN=100W，n=1600RPM，绝缘等级E ）。

5、直流并（他）励电动机（（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，绝缘等

6、可调电阻器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组。

7、开关板

由1个三刀双掷开关、一个双刀双掷开关组成。

8、数字直流电流表

由2只数字交流电流表组成。

9、数字直流电压表

由2只数字交流电压表组成。

10、实验连接线

实验连接线：强电部分采用高可靠护套结构连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠，这样大大提高了实验的安全及合理性。
