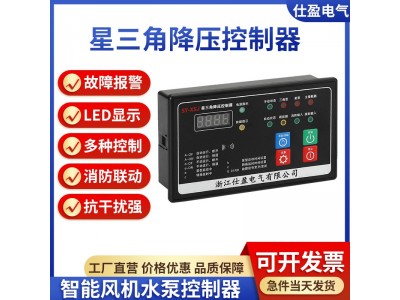

SY-XSJ星三角降压控制器

一控二风机控制器,智能风机控制器

双速风机控制器,智能风机控制器

单速风机控制器,智能风机控制器

星三角降压控制器,风机控制器,水泵控制器,星三角控制器

概述

SY-XSJ系列星三角降压启动控制器是一款应用于大功率电机降压启动的控制器，通用于水泵、风机等电机类的星三角逻辑运行原理。

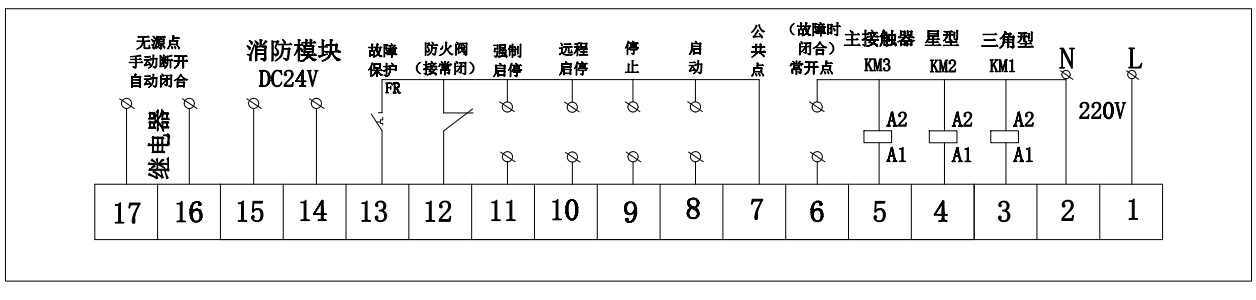

接线原理图



接线端口描述

①工作电源AC220V火线            ②工作电源AC220V零线

③三角型接触器线圈控制点        ④星型接触器线圈控制点

⑤总电源接触器线圈控制点        ⑥报警或其它输出常开故障闭合

⑦公共信号端                            ⑧启动(点动式信号)

⑨停止(点动式信号)                   ⑩远程启停（自动状态下)

⑪强制启停(任何状态下)            ⑫风阀故障 如无风阀请短接

⑬故障保护                               ⑭⑮消防24V输入有故障不保护

⑯⑰无源/手动断开自动闭合

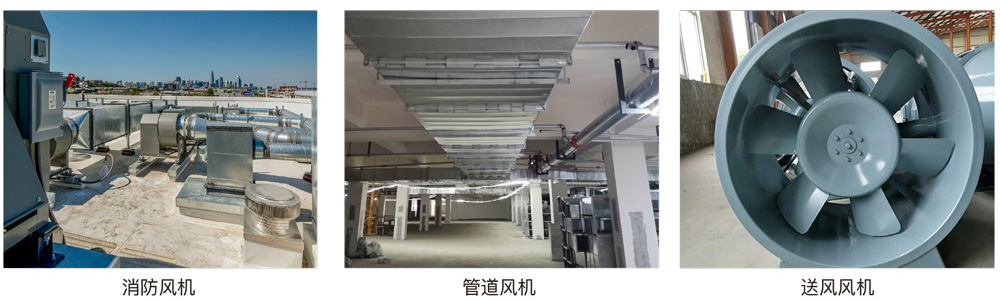

适用场景
