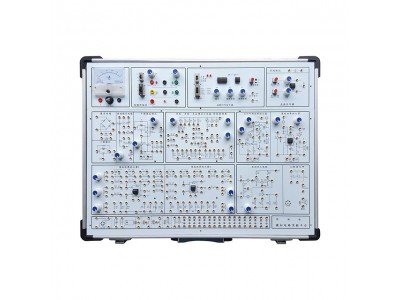

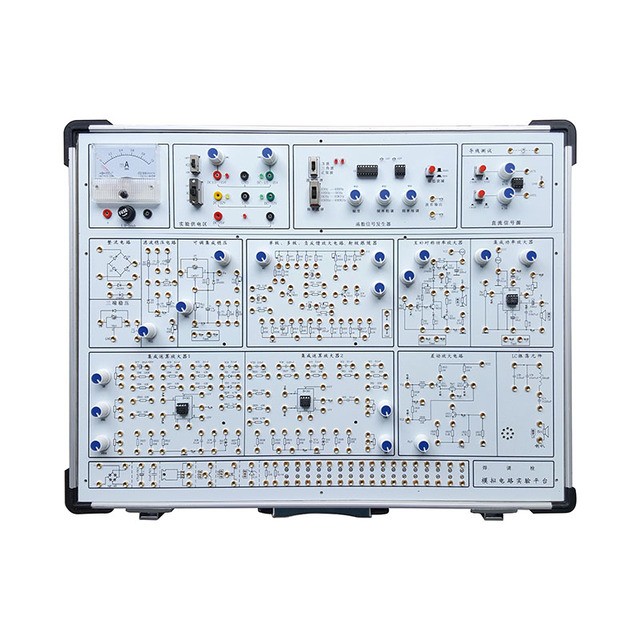

GC-A2A 模拟电路实验箱

GC-A2A 模拟电路实验箱

实验箱由铝木合金箱体、高性能线性电源、和实验电路板组成。其中实验电路采用固定功能模块方式，电路原理和元器件符号清晰，实验用元器件可以焊装在线路板的反面，安全可靠，不易损坏，也可以装在线路板的正面，元件直观可见，感性认识强，正面还有实验电路原理图，使学生在实验时对原理一目了然。

　　一、技术指标

　　1、工作电源

　　1)输入：AC220V±10%,50HZ。

　　2)输出：(1)ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源(AC50Hz)。

　　有短路保护功能。

　　(2)DCV ±1.5V～±15V连续可调，有短路保护自动恢复功能。

　　(3)DCV ±12V/0.5A， 5V/0.5A，有短路保护自动恢复功能。

　　3)完善的电源保护电路：过流保护、过压保护、接反保护。

　　2、信号源

　　1)直流信号源：双路-5V～+5V, -0.5V～+0.5V连续可调。

　　2)函数发生器(有100：1衰减输出)：

　　输出波形：方波、三角波、正弦波和锯齿波

　　幅值：正弦波：0～10V(10V为峰—峰值，且正负对称)

　　三角波：0～20V(20V为峰—峰值，且正负对称)

　　方波：0～20V(20V为峰—峰值，且正负对称)

　　频率范围：分四档10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。

　　3、实验电路单元

　　1)单级放大电路、二级放大电路、射极跟随器电路、负反馈放大电路。

　　2)差动放大电路。

　　3)LM386集成功率放大电路和互补对称功率放大电路。

　　4)2组运算放大器电路。

　　5)半波、全波、桥式整流、滤波电路和并联稳压电路。

　　4、分立元件区

　　设计有1个8Ω扬声器、1个单结晶体管BT33、1个可控硅2P4M、1个470uF和0.1uF电容、1个5.1V稳压管、1个三极管接插座、1个集成稳压管接插座、1个10/8W电阻、1个100/8W电阻、1个12V指示灯、1个14芯集成电路插座。

　　5、测量工具

　　1)配指针式直流毫安表1只，量程为1mA，内阻为100Ω。

　　2)导线通断测试电路1组。

　　6、实验板采用2mm厚印制线路板制成。

　　7、采用高可靠自锁紧防转叠插座作为实验连接点。

　　8、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×148mm。

　　9、实验线路的连接：全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。

　　二、实验内容

　　(一) 分立元件电路实验

　　1、基本单级放大电路

　　2、两级放大电路

　　3、负反馈放大电路

　　4、射级跟随器

　　5、差动放大电路

　　6、集成功率放大器

　　7、互补对称功率放大器

　　8、单相半波、全波、桥式整流和滤波电路实验

　　9、集成稳压电路

　　10、RC正弦波振荡器

　　11、LC振荡器及选频放大器

　　12、电流/电压转换电路

　　13、电压/频率转换电路

　　14、二极管的正、反相特性

　　15、晶体三极管的输入、输出特性

　　16、并联型直流稳压电源

　　(二)集成运算放大电路实验

　　1、模拟运算电路

　　①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路

　　2、积分与微分电路

　　①积分电路②微分电路③微积分电路

　　3、波形发生电路

　　①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路

　　4、有源滤波器

　　①低通滤波器②高通滤波器③带阻滤波器

　　5、电压比较器

　　①过零比较器②反相滞回比较器③同相滞回比较器

　　6、波形变换电路

　　7、运算放大器指标测试

　　(三)综合实验(需另配元件)：用运放组成万用表，温度检测控制，函数信号发生器。

　　三、实验箱配置

附：使用本实验箱需配套仪器仪表：万用表和示波器。
