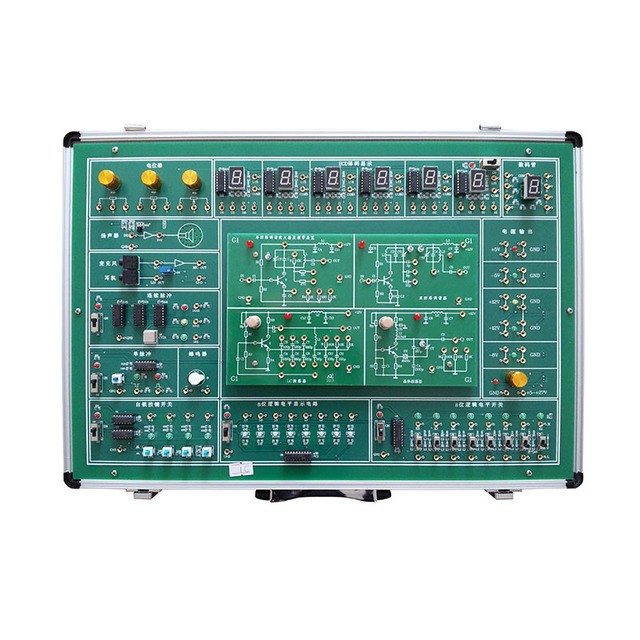

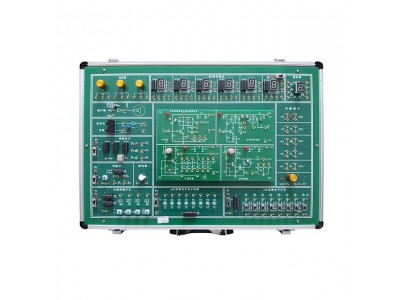

GC-SM18电子线路综合实验箱

GC-SM18电子线路综合实验箱

    一、结构特点

　　实验箱由铝木合金箱体、高性能线性电源、常用信号源和实验电路模块区组成。其中实验电路区可以接插各种开放式实验模块，开方式模块有数字电路模块、模拟电路模块、电路基础模块、高频电路模块等组成。用户可根据需求灵活配置，以满足不同专业、不同层次学生的教学实验要求。本平台适用于本专院校所有电类和非电类专业《数字电子技术》、《模拟电子技术》、《电子线路》、《高频电路》等课程的实验和创新设计。

　　二、电路设计特点

　　1、实验箱上提供的4组电源不共地 ，根据用户需要连接，防止相互干扰，提高可靠性。

　　2、实验箱上每个单元都设置有独立电源开关，用到时再打开，有效延长设备使用寿命。

　　三、技术指标

　　1、 实验箱工作电源

　　输入：AC220V±10%,50HZ。

　　输出：1. DC +5V/2A、-5V/1A。

　　2. DC ±12V/1A。

　　3. DC -8V/1A。

　　4. 5V～27V/1A连续可调。

　　以上各路地线各自独立，均带有过流、短路保护和接反保护电路, 确保设备和人生安全。

　　2、 常用信号源部分

　　1)提供1组正负单脉冲发生器，输出带发光管显示。

　　2)提供3组固定脉冲输出：1HZ、10HZ、1KHZ连续可调时钟电路，输出带发光管显示。

　　3)提供四组带自锁的按键开关，输出带发光管显示。

　　4)提供8路逻辑电平开关，输出带发光管显示。

　　5)提供8路逻辑电平显示电路，输出带发光管显示。

　　6)6位七段LED共阴数码显示器，自带CD4511 BCD码译码电路。

　　7)1路独立七段LED数码管，可插共阴或共阳数码管。

　　8)配3只精密电位器,分别为1K, 4.7K, 10K。

　　3、实验电路模块接入区

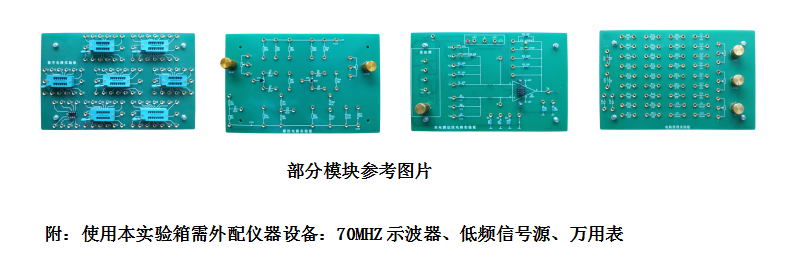

　　实验电路接入区可接入开放式实验模块，模块尺寸212×135或155×100mm。

　　A)开放式数字电路模块1块：含锁紧式IC插座16P 3个、14P 4个、8P 1个。

　　B)开放式模拟电路模块4块: 含 1)运放电路实验板;2)单管、双管放大电路、射极跟随器、负反馈放大电路;3)差动放大电路和串联稳压电路;4)半波、全波和桥式整流、滤波、三端集成稳压电源等。

　　C)开放式电路基础模块1块：含1)元器件伏安特性的研究;2)电路中电位的研究;3)戴维南定理和诺顿定理;4)叠加定理和互易定理;5)一阶动态电路;6)二阶动态电路;8)串、并联谐振电路。

　　4、外形参考尺寸：480×380×148MM

　　四、基础实验项目

　　1、电路原理

　　1)基本电工仪表的使用与测量误差的计算

　　2)减少仪表测量误差的方法

　　3) 电阻的串联和并联电路

　　4) 电阻的混联电路

　　5) 直流电阻电路故障的检查

　　6)线性与非线性电路元件伏安特性的测绘

　　7)电位、电压的测定及电路电位图的绘制

　　8)基尔霍夫定律验证及故障判断

　　9)叠加定理验证及故障判断

　　10)电压源与电流源的等效变换

　　11)戴维南定理的验证

　　12)诺顿定理验证

　　13)互易定理验证

　　14)*功率传输条件测定

　　15)一阶电路响应的测试

　　16)二阶动态电路响应的研究

　　17)R、L、C元件阻抗特性的测试

　　18)R、L、C串联谐振电路的研究

　　2、模拟电路

　　1)基本单级放大电路实验

　　2)两级放大电路实验

　　3)负反馈放大电路实验

　　4) 射级跟随器实验

　　5)差动放大电路实验

　　6)半波、全波、桥式整流电路实验

　　7)串联稳压电路实验

　　8)集成稳压电路实验

　　9)模拟运算电路

　　10)积分与微分电路

　　11)波形发生电路

　　12)有源滤波器

　　13)电压比较器

　　14)波形变换电路

　　15)运算放大器指标测试

　　16)电流/电压转换电路

　　17)电压/频率转换电路

　　3、数字电路

　　1)电路参数测量

　　2)半导体器件认识

　　3)基本门电路参数测试

　　4)组合逻辑电路设计

　　5)中规模集成电路应用

　　6)寄存器和集成移位寄存器的应用(74LS194应用)

　　五、实验箱配置
