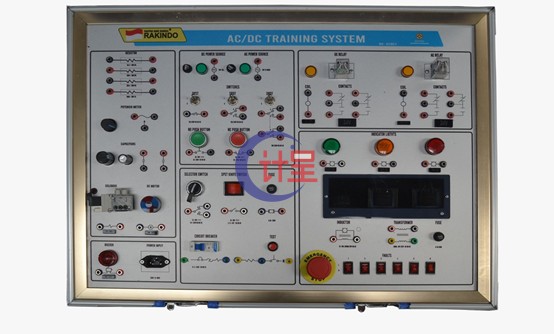

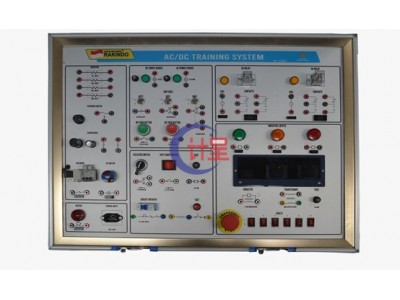

GC-B2型电工技术实验箱(交流直流)

GC-B2型电工技术实验箱(交流/直流)

一、产品介绍：

GCB2型电工技术实验箱主要是进行“电工学”及“电路原理”中的强电部分实验，如单相交流电路、三相电路、日光灯电路实验。本实验箱由模块单元和元件库相结合的板面构成，全部采用欧洲标准的安全插座和安全实验导线， 连线方便，接触可靠，而且寿命长、效率高，有效预防触电隐患。实验面板上印有元件符号及主要参数便于学生识别。实验箱结构紧凑实用直观，安全可靠，能有效培养学生的动手能力，维修方便、简捷。可满足各类高、中等院校及职业技术类院校开设的电工典型实验。


二、系统组成
1）三相四线电输入：采用外部接入方式,并带有三相电源指示灯，三相电源开关,电流插座，

每相均有保险丝过流保护。
2）配三相灯组负载:每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相设计有

电流插座，便于相电流的测量。灯泡安装在PCB板正面，便于实验观察

和维护更换，灯组上端安装有机玻璃保护罩。

3) 三组电容负载:0.47μF/450V、1μF/450V、2μF/450V各3只。
4）日光灯器件组：设有10W镇流器、10W日光灯管、启辉器、钮子开关以及相应的电流插

座，便于电流的测试。日光灯安装在PCB板正面，便于实验观察和维护

更换，灯组上端安装有机玻璃保护罩。
5）单相铁芯变压器：配置 1只220V/36V，容量50VA单相铁芯变压器，原、副边均设有电

流插座便于电流的测试。原、副边均设有保险丝过流保护。

6）双绕组变压器：配置 1只220V/12V/12V变压器，原、副边均设有电流插座便于电流的

测试。原、副边均设有保险丝过流保护。

7）配置3组独立的电流测试接口，便于接入电路测试电流。
8）交流数显电压表1只：测量范围0～600V，四位数字显示，自动切换量程，分辨率100mV,

输入阻抗5MΩ。

8）交流数显电流表1只，测量范围0～3A，四位数字显示，自动切换量程，分辨率1mA, 输

入阻抗0.002Ω。
9）配套自锁紧护套实验导线16根（红、黄、绿、黑各4根），电流测试线1根。
10）实验箱：外箱采用铝木合金材料，箱体四周安装有尼龙防护垫，结实美观，安全环保。

外形尺寸550×400×250mm。

三、可完成实验项目：
（1）典型电信号的观察与测量

（2）用三表法测量电路等效参数

（3）日光灯电路实验、改善功率因数实验

（4）单相铁心变压器特性的测试

（5）变压器的连接与测试

（6)三相交流电路电压、电流的测量

（7)三相电路功率的测量

（8)功率因数及相序的测量
（9）其它电工学控制实验。

四、附：使用本实验箱需配套仪器仪表

(1)万用表

(2)三相调压器

(3)三相功率/功率因素表
