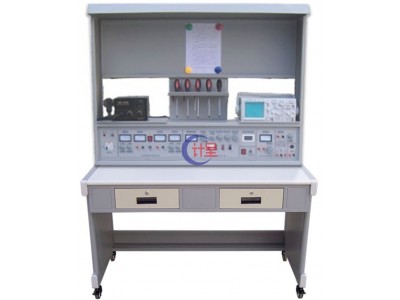

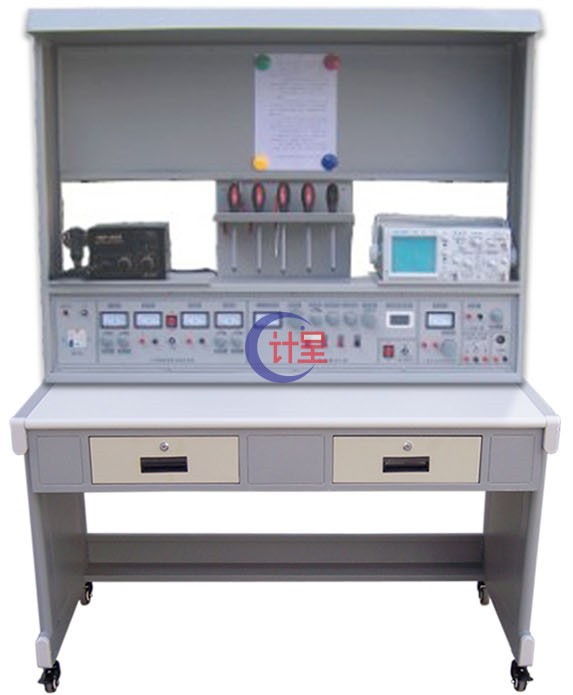

GC-01B 电子技能及生产工艺流水线创新实训台
一、概述
该实训台是根据广大工厂的生产线流程岗位和《中等职业学校电工电子类专业仪器设备配置标准》及各类院校职业教育的教学和实训的迫切要求而研制。为各类院校提供电子技能训练及生产工艺流程训练、电子竞赛课题制作提供理想的平台。
二、特点
1、通用性强：即可通过实训台的编制组成多种产品生产流水线，配置器材后完成产品的电子工艺实训，也可单台独立作为电子技能实训平台使用。
2、综合性强：可作为电子、电工、机械等专业课程手工焊接实训、SMT焊接实训、电子装配实训、整机装配维修实训平台。
3、功能齐全：提供稳压电源、交流低压电流、函数发生器、蜂鸣器、多路插座、调压器等，为电子产品的测量调试和开发新产品提供丰富的资源。安装日光灯照明、看板（用来夹资料）、仪器架、工具架。
三、技术性能
（一）输入电源：单相三线 220V±10% 50Hz
（二）输出电源：
1. 直流稳压电源：二路0-30V稳压直流电源输出，内置式继电器自动换档，多圈电位器连续调节，*输出电流2A，具有预设式限流保护功能，数字显示电流电压；
2.低压交流电源输出：3V、6V、9V、12V、15V、18V、24V交流输出、电流2A；
3. 功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
正弦波输出幅度 | ≥10V |
输出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
频率范围 | 0.1HZ～3MHz，采用键盘直接输入数字设定频率 |
输出幅度 | 电位器调节，正弦波输出具有20db,40db衰减 |
方波占空比 | 可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。 |
频率计*测量范围 | 100MHz，自动换档 |
4.单次脉冲输出：每拔一次开关即可输出一组正负脉冲；
5.音频功率放大器：内置喇叭，音频可调，在调试中可作信号寻迹使用。
（三）工作环境：温度-10℃～+40℃
（四）装置容量：＜500VA
（五）外形尺寸：1200mm×700mm×2000mm
四、实训台的构成
实训台由实训桌、控制柜、功能屏、工具包等组成。
（一）实训桌：钢木结构，桌面为防静电、耐磨材料制成。
（二）控制柜：提供交直流电源、信号源、安全插座等。
（三）工具套件：MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小 + 字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、焊锡丝、松香若干。
